Indien u reeds cilinders in uw deuren heeft zitten, neem deze voorafgaande uit de deur en neem de maten vanuit het hart van het gat van de stulpbout (de bout die uw cilinder verbind met het insteekslot).

Meet de maat vanuit het tapgat naar buitenzijde en naar binnenzijde van de cilinder, een standaardmaat is bijvoorbeeld 30/30mm. Totaal 60mm.

Hoe neem je de maat van een cilinder:

  1. Open de deur

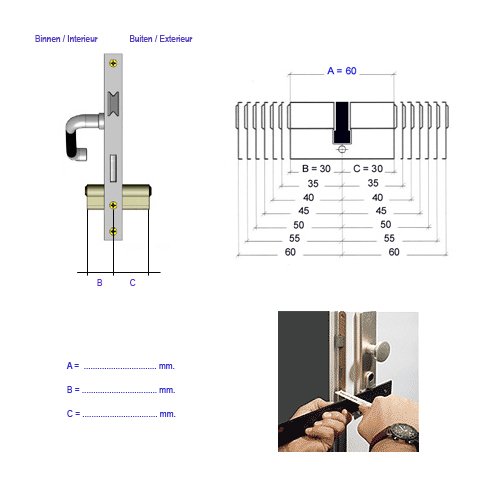

  2. Met behulp van een liniaal en een meter gaat u als volgt te werk. (zie onderstaand figuur)
  3. U plaatst het liniaal haaks op de cilinder aan de binnenzijde van de deur meet nu vanaf de schroef  Z tot tegen het liniaal. Deze maat is B
  4. Dezelfde opmeting maar nu aan de buitenzijde van de deur, deze maat is C
  5. De totale lengte van de cilinder  A = B + C
  • STANDAARD maat van een Dubbele cilinder of een Knop cilinder is 30/30 mm, totale lengte 60mm.
  • STANDAARD maat van een Halve cilinder is 30/10 mm, totale lengte 40mm.
  • Opgelet de cilindermaat loopt op per 5mm, per zijde.
  • Vb: 30/35mm of  45/50mm.
  • Bij de afmeting 30/35mm  is de 35mm zijde de binnenkant dus bij een knopcilinder de knopzijde, bij de afmeting 45/50mm is de 50mm zijde de binnenkant, dus bij een knopcilinder de knopzijde!!!
  • https://youtu.be/HvWF_EDfqug
